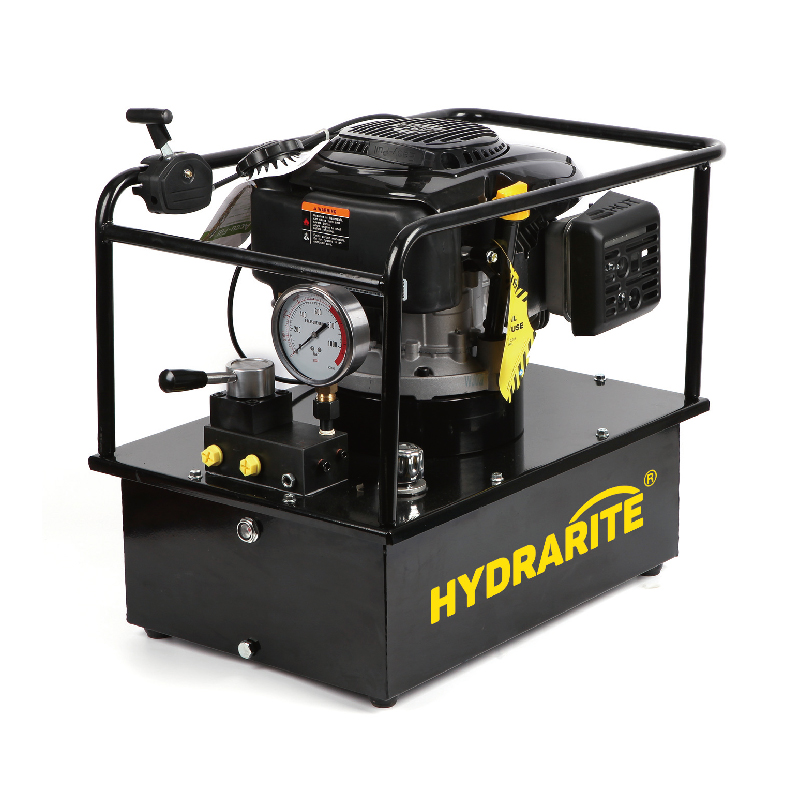

Када се пумпа заустави без механичког разлога
Хидраулички агрегат који се налази у хемијској фабрици на југу Сједињених Држава стално је покретао свој контролни релеј. Читања притиска су се мењала, усмерни вентил је повремено оставао на енергији након што је команда била уклоњена, а ПЛЦ је регистровао грешке у комуникацији које нико није могао репродуцирати на тесту. Сама пумпа је испала. Увртања мотора су била у реду. Релифе вентил је био чист. Оно што је на крају објаснило понашање није било у хидрауличком кругу. Ново инсталиран покретач променљиве фреквенције, монтиран у истом корпусу као и жица предатника притиска, убризгавао је високофреквентну буку у циглу сигнала од 420 мА.
Та сцена се понавља у свим индустријама чешће него што већина тимова за одржавање очекује. Електричне хидрауличке пумпе су електромеханичке збирке, а електрична половина може поткопати хидрауличку половину много пре него што се пропадну печат или пистон нанесе. Минимизација електромагнетних интерференција није проверна кутија за усклађеност. То је практика поузданости.
Одакле заправо долази бука
Модерна електрична хидраулична пумпа ретко прелази директно преко линије. Контрола брзине, меко покретање и регулисање притиска све више се ослањају на ПВМ покретаче и напајања за прекидач. Ови уређаји прелазе на килохерц фреквенцијама са брзим напонима, и то је управо оно што генерише емисије широкопојасног доступа.
Два пута за спајање су најважнија. Први се проводи емисијом дуж моторских кабела за напајање: ПВМ енергија путује кабелом, а без повратног путање ниске импеданце, она пролази у сензорске заједнице, комуникационе штитове и контролне површине. Други је капацитивно спајање, где се дуге моторске проводе понашају као кондензатор и убризавају струју у суседна жица. Ни један од два пута не захтева катастрофалну грешку. Неколико вольта буке у заједничком режиму на линији повратне притиске је довољно да се PLC аналогни улаз избаци из опсега.
Индуктивно оптерећење додаје још један слој. Соленоидни вентили, контактаторски уентили и релејски уентили ослобађају складиштене енергије када се деенергизују, стварајући стресне врхове који могу да путују назад кроз заједничке ДЦ заједнице. Напама са неколико електродичних вентила који се крећу под контролом притиска ће генерисати понављајуће транзијенте чак и када ВФД ради нормално.
Заштита и повезивање одређују да ли олакшање штете функционише
Избор кабела привлачи пажњу, али завршетак је место где многе инсталације не успевају. Плетени штит са 85% покривености око моторских кабела је уобичајен исходног линије за управљање ПВМ буком. Штит ради свој посао само када је везан за кутију за покретач и, идеално, за оквир мотора са слабом импедансном повезивом. Пингтејл жица извучена из штита и слета на терминал блок повећава импеданцу на високој фреквенцији и поража велики део ефекта штитања.
Конфигурација заземљавања је једнако важна. Топологија звезда, са сваком уређајем повезаним са једном референцом Земље користећи кратке, широке проводнике, избегава дужње петље које стварају површине везани са пеперушкама. У пракси то значи уклањање боје са задње панеле иза покретача и пумпа, коришћење плетених трака или гужве уместо ослањања на монтажеве вијаче и одржавање кратких трака везивања. За удаљене помпе, локална референца за земљу везана за главни корпус обично ради боље од дуге, танке жице за земљу која пролази кроз машину.
Сигнална жица заслужује посебан третман. Аналогни притисак и повратна позиција треба да користе заштићени искривени пара, а штит треба да се заврши у складу са типом сигнала. Кабели за напајање и сигнале не би требало да деле канал или кабелни поднос без физичке раздвајања. Растојање од 30 цм је радни минимум за нисконапонске сигналне линије које се крећу у близини моторских кабела; више растојања је боље када простор то дозвољава.
Успоредити филтер са режимом неуспеха
Не решавају сви филтери сваки проблем. Уобичајена грешка је додавање филтера за ЦА линије на улаз вожње и очекивање да ће бука сигнала притиска нестати. Улазни филтери смањују емисије које се воде назад ка залиху, али не обрађују ПВМ енергију која путује од привода до мотора. Излазни реактори и излазни филтери делују на страни мотора, а њихови ефекти се довољно разликују да би избор требао да следи симптом.
| Конфигурација | Шта се говори | Типични ефекат на садржај ПВМ | Најбоље прилагођавање за системе пумпа |
|---|---|---|---|
| Нема излазног филтера | Ништа | Пуна ПВМ ивица достиже моторске проводе | Само врло кратки моторни каблови у срединама са малом буком |
| 5% излазног реактора | dV/dt напон и рефлексија кабела | Смањује врхунски напон, ПВМ носилац остаје | Умерено пролаз кабела, основна заштита мотора |
| Синусни излазни филтер | ПВМ носилац и садржај високих фреквенција | Преобраћа ПВМ у скоро синусоидан излаз, ТХД обично испод 3% | Осетљива електроника која дели кутију, дуга моторска провода |
Стол није рангирање. Коратка пумпа без осетљивих инструмента у близини може да се поверивно ради само са реактором. Пумпа са склопним монтажем која дели кутију са ПЛЦ-ом, преносачем притиска и комуникационим капијом је другачији профил ризика. Синусни филтери су скупљи и заузимају простор, али они мењају само излазни таласни облик, а не само омекшавају његове ивице. Та разлика је важна када је режим неуспеха оштећени сензорски подаци, а не стрес изолације мотора.
Заштита нисконапонене без претераног инжењерства
Контролна страна електричне хидрауличке пумпе је тамо где се ЕМИ постаје видљив. Предавници притиска, сензори положаја и PLC аналогни улази раде на ниским нивоима сигнала, а неколико стотина миливолт буке је значајно. Изолација је често ефикаснија од филтрације у овој фази. Изолирани преносачи на аналогним улазима, оптокуплери на дигиталним сигналима и посвећено 24 В снабдевање за контролну електронику одвојено од електричног кола смањују шансу да транзиенти са стране мотора стигну до контролне заједнице.
Постоји граница онога што изолација може поправити. Ако бука излуча од неправилно заштићеног моторног кабела и директно се спаја у кућиште сензора, никакво изолациони сигнал неће очистити читање. Искуство из теренских случајева са хидрауличким управљачким колама у окружењима са високим ЕМИ-ом показује да оштећени сигнали нисконапонских електроида чине значајан део хидрауличких кваша, због чега физички слој заслужује пажњу пре додавања више електронске корекције.
Скид у челичарни или у близини подстанице може захтевати потпуну обраду: заштићени ВФД кабел, филтрирање синусних таласа, звездно заземљавање, изоловане И/О и физичко раздвајање између снаге и рутинга сигнала. За компактну пумпу у чистом раднику можда је потребно мало више од правилно причвршћеног штита и кратке моторне жице. Постављање свих инсталација као идентичних или губи новац или оставља тешке случајеве слабо заштићеним.
Производња контроле интерференција
Ублажавање не завршава се на цртежу панела. Конзистенција у монтажу, везивању и рутирању кабела одређује да ли се прва јединица и петостота јединица понашају на исти начин. Пумпа изграђена са документованом шемом за заземљавање, контролисаним завршетка штита и верификованим постављањем компоненти смањује променљиве које техничари на терену иначе морају да прегазе.
Руики производи хидрауличке алате и електричне системе за пумпе од 1997. године, са производњим и квалитетним процесима изграђеним око понављане монтаже, а не једнократне конструкције. Таква производња је важна за ЕМИ јер проблеми са интерференцијама често произилазе из малих одступања: недостатак веза, штит који је слетео на погрешном терминалу, кабел сигнала који је преблизак од кабела мотора. Донаторски ланац и конзистенција производње не чине пумпу имуном од буке, али оне чине електрично понашање довољно предвидљивим да мере ублажавања дизајниране за платформу заправо издрже у пољу.
Поуздана радња под електромагнетним напором не постиже се само једном компонентом. То долази од третирања пумпе као електричног система колико и хидрауличког, и од тога да се тихи пут учини патером по поуздану.
