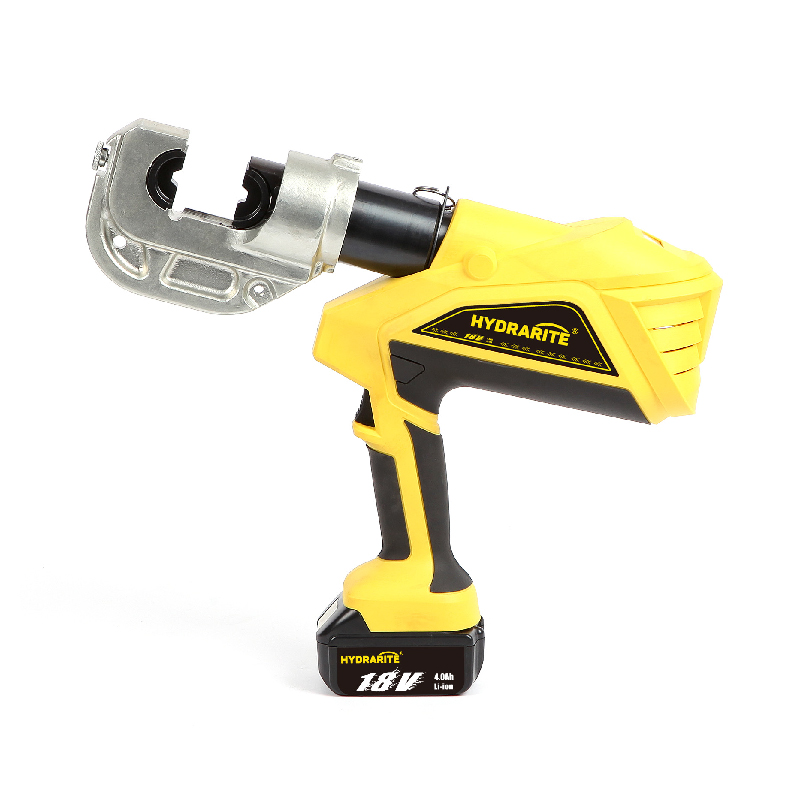

Come ottenere crimpature perfette in modo costante nelle operazioni quotidiane

Il costo nascosto delle crimpatre non uniformi

Un appaltatore di servizi pubblici che stava eseguendo la sostituzione di un alimentatore a 33 kV nel Pacifico nord-occidentale ha riscontrato un problema che non si è manifestato fino a tre mesi dopo la conclusione del lavoro. Tutte le terminazioni avevano superato l’ispezione visiva e i test di trazione soddisfacevano i requisiti minimi. Tuttavia, durante una normale ispezione termografica, cinque delle trentasei connessioni crimpate hanno mostrato punti caldi — differenze di temperatura superiori a 15 °C rispetto al cavo adiacente. L’indagine ha ricondotto il problema a un singolo operatore che aveva utilizzato, su una crimpatrice manuale, un set di matrici leggermente usurato. Le crimpatre apparivano corrette esternamente, ma internamente la compressione non era uniforme e le connessioni risultanti, ad alta resistenza, si surriscaldavano progressivamente.

La riparazione è costata all’appaltatore quasi 18.000 dollari statunitensi per manodopera, materiali e tempo di interruzione del servizio. E tutto è iniziato con una matrice che avrebbe dovuto essere sostituita settimane prima.

Scegliere fin da subito la matrice corretta

La scelta dello stampo non è complicata, ma è proprio qui che iniziano molti problemi di qualità. Ogni morsetto e connettore ha un profilo di stampo specificato — esagonale, a rientranza o a forma di W — che corrisponde alla geometria del suo manicotto. Usare un profilo errato significa che la forza di compressione non si distribuisce in modo uniforme intorno al conduttore. Il risultato? Una connessione che potrebbe superare il test di trazione, ma che fallisce durante i cicli termici o le vibrazioni.

Anche le dimensioni contano quanto la forma. Gli stampi sono contrassegnati per intervalli specifici di conduttori, solitamente in AWG o mm². Ma ecco l’inghippo: il numero di filamenti influisce sul comportamento del conduttore sotto compressione. Un cavo flessibile con molti filamenti sottili si comprime in modo diverso rispetto a un conduttore rigido o a filamenti compatti della stessa dimensione nominale. Lo stampo che funziona perfettamente per uno potrebbe causare una sovracrimpatura o una sottocrimpatura dell’altro. Controllare la raccomandazione dello stampo fornita dal produttore del connettore rispetto al cavo effettivamente utilizzato richiede trenta secondi. Saltare questo controllo può costare giorni interi di troubleshooting successivo.

Altezza della crimpatura: la misura che rivela la verità

L'ispezione visiva individua i problemi evidenti — crimpatre decentrate, manicotti fessurati o isolamento schiacciato. Tuttavia, l'ispezione visiva da sola non conferma la qualità del collegamento. La grandezza critica è l'altezza della crimpatura: l'altezza finale del manicotto crimpatto, misurata con un micrometro.

Gli standard di settore come USCAR-21 specificano le tolleranze sull'altezza della crimpatura in base alla sezione del conduttore. Per conduttori superiori a 8,0 mm², la tolleranza è ±0,10 mm. Per sezioni inferiori, si restringe a ±0,05 mm o addirittura a ±0,03 mm. si tratta di valori molto piccoli, ma rappresentano differenze reali nella qualità della compressione. Una crimpatura troppo alta non è stata sufficientemente compressa: rimangono interstizi d'aria, può insorgere corrosione e la resistenza risulta superiore al valore previsto. Una crimpatura troppo bassa indica che il manicotto è stato sovracompresso, con possibile riduzione dell'area della sezione trasversale del conduttore e creazione di un punto debole dal punto di vista meccanico.

Il collaudo di trazione ha la sua utilità, ma è distruttivo e non può essere eseguito su ogni connessione. La misurazione dell’altezza della crimpatura è non distruttiva, rapida e fornisce un feedback in tempo reale sull’effettivo controllo del processo. Un micrometro con punta a lama e punta — non un piano di appoggio standard — fornisce letture accurate che tengono conto di eventuali sbavature o deformazioni sulla superficie del manicotto .

Allineamento della matrice e manutenzione dello strumento

Anche con il set di matrici corretto, l’allineamento determina se la compressione è uniforme. Matrici non allineate producono svasature più strette da un lato rispetto all’altro. Il collegamento potrebbe resistere meccanicamente, ma il percorso elettrico non è costante lungo tutta la circonferenza del manicotto. .

Le cause più comuni di disallineamento includono l’usura dei punti di articolazione delle ganasce dello strumento, l’installazione scorretta delle matrici e l’uso di semimatrici non abbinate provenienti da set diversi. un’ispezione regolare consente di rilevare questi problemi prima che influenzino la produzione. Un semplice controllo: installare le matrici, chiudere lo strumento su un pezzo di prova ed esaminare la svasatura risultante per verificarne la simmetria. Qualsiasi differenza visibile nella profondità di compressione da un lato all’altro indica un problema.

La manutenzione degli attrezzi è più importante di quanto molti laboratori riconoscano. Gli strumenti idraulici per la crimpatura richiedono olio pulito, livelli adeguati di fluido e sostituzione periodica delle guarnizioni. Gli strumenti manuali per la crimpatura necessitano lubrificazione sui punti di articolazione e controlli regolari per verificare il gioco delle leve. Uno strumento che sia stato fatto cadere o urtato può subire un allineamento errato non visibile a occhio nudo, ma che si manifesta in ogni crimpatura eseguita.

Preparazione del pezzo da lavorare: la variabile trascurata

Un’attrezzatura perfetta non risolve un cavo preparato in modo scorretto. La lunghezza della parte spelata è fondamentale: troppa lunghezza di conduttore esposto impedisce al manicotto di coprire completamente i fili, lasciando uno spazio che favorisce la corrosione; troppo poca lunghezza comporta invece l’intrappolamento dell’isolante nella crimpatura, impedendo la compressione completa del conduttore.

La guaina deve essere rimossa in modo da lasciare sufficiente conduttore nudo da riempire completamente il manicotto, con l'isolamento che tocca appena il supporto per l'isolamento del manicotto. Qualsiasi intaccatura o taglio nei filamenti del conduttore causato dal processo di spelatura ne riduce la resistenza meccanica. Un filamento danneggiato potrebbe rompersi durante la crimpatura o cedere in seguito a vibrazioni.

Anche la pulizia riveste un ruolo fondamentale. L'ossidazione sui conduttori in alluminio deve essere rimossa prima della crimpatura: la spazzolatura del filo o la pulizia abrasiva rompono lo strato di ossido, consentendo alla compressione di creare una tenuta ermetica contro i gas. i conduttori in rame sono meno sensibili, ma traggono comunque vantaggio da superfici pulite e lucenti. Sporcizia, grasso o umidità intrappolati nella crimpatura diventano punti di partenza per futura corrosione.

Controllo del processo e formazione degli operatori

La coerenza non avviene per caso. Richiede un processo ripetibile che ogni operatore segue nello stesso modo. Ciò significa selezione standardizzata degli stampi, lunghezze standardizzate delle strisce, misurazione standardizzata dell’altezza della crimpatura e documentazione standardizzata.

L’ispezione del primo pezzo—ovvero la verifica della prima crimpatura di ogni lotto o turno—individua eventuali derive prima che diventino un fenomeno sistematico. Se l’altezza della crimpatura si trova all’estremità superiore del campo di tolleranza, gli stampi potrebbero essere usurati. Se si trova all’estremità inferiore, lo strumento potrebbe necessitare di regolazione. Individuare tempestivamente queste tendenze consente di apportare piccole correzioni anziché affrontare interventi di ritocco su larga scala.

La formazione è importante quanto gli attrezzi. Un operatore che comprende perché l’altezza della crimpatura è fondamentale, come l’allineamento dello stampo influisce sul collegamento e cosa osservare in una crimpatura finita produce un lavoro migliore rispetto a chi esegue semplicemente i passaggi senza conoscerne il fondamento. La formazione incrociata di più operatori sullo stesso equipaggiamento crea ridondanza e garantisce qualità costante anche quando qualcuno è assente per malattia o in ferie.

Quando le crimpature falliscono e cosa imparare da esse

Ogni officina ha avuto almeno una volta un fallimento nell’ispezione di una crimpatura. La reazione utile non è attribuire la colpa all’operatore o all’attrezzo, bensì individuare la causa del problema e correggere il sistema che lo ha reso possibile. Lo stampo era usurato oltre il suo limite di servizio? L’operatore era stato formato sulla lunghezza corretta di sbaldanzatura? L’attrezzo era stato adeguatamente mantenuto?

Documentare i guasti e le loro cause radice consente di costruire una base di conoscenze che previene il ripetersi di problemi. Un semplice registro cartaceo o digitale delle misurazioni dell’altezza della crimpatura, delle sostituzioni degli stampi e delle azioni di manutenzione crea una traccia che mostra quando le cose hanno cominciato a discostarsi dalle specifiche e quali interventi le hanno riportate sotto controllo.

Per operazioni che richiedono prestazioni di crimpatura affidabili e ripetibili, sia nella produzione su larga scala sia nell’assistenza sul campo, le attrezzature di produttori come Taizhou Ruiqi Tools forniscono la base necessaria. Tolleranze di fabbricazione costanti e un rigoroso controllo qualità a livello produttivo si traducono in un numero minore di variabili da gestire direttamente dall’operatore durante l’uso.
