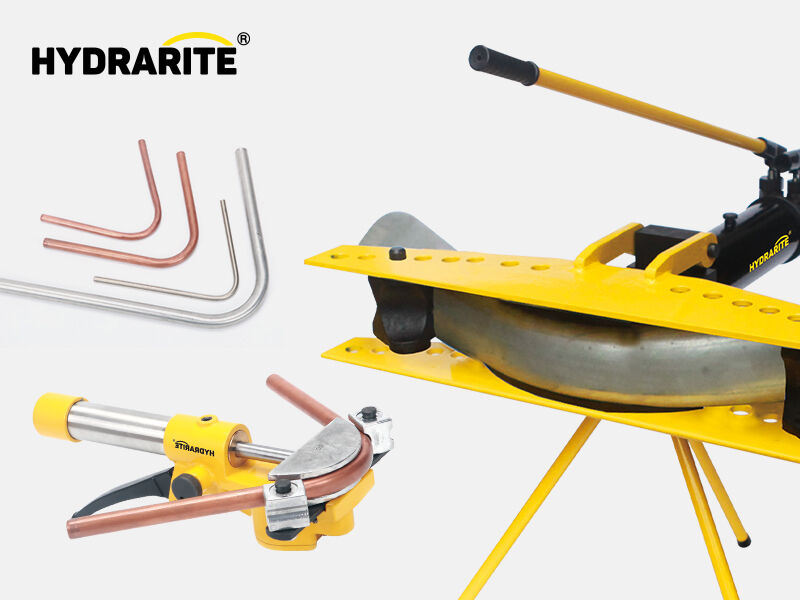

Welche Rohrbiegemaschinen erfüllen die Anforderungen an den Bau petrochemischer Projekte?

Kompatibilität von Werkstoff und Durchmesser für petrochemische Rohrbiegemaschinen

Biegung hochfester Legierungen: Edelstahl, Duplex-Stähle und Nickellegierungen

Bei der Verarbeitung korrosionsbeständiger Legierungen stehen Hersteller von Rohrbiegemaschinen für die Petrochemie vor erheblichen Materialherausforderungen. Bei Edelstahl beispielsweise ist ein hydraulischer Druck von rund 5.000 bis 8.000 psi erforderlich, um eine saubere Biegung zu erreichen – und zwar genau so, dass das Material nicht zu hart wird und sich nur noch schwer verarbeiten lässt. Duplex-Edelstähle stellen eine noch größere Herausforderung dar, da während des Biegeprozesses eine sorgfältige Temperaturkontrolle erforderlich ist. Wird es zu heiß, kann es bei diesen Werkstoffen zur Bildung der sogenannten Sigma-Phase kommen – dies bedeutet im Wesentlichen die Entstehung spröder Stellen, die sowohl die Festigkeit als auch die Korrosionsbeständigkeit beeinträchtigen. Hinzu kommen nickelbasierte Hochleistungsliegierungen wie Inconel, die für Maschinenhersteller wirklich die Grenzen des Machbaren verschieben. Für diese Werkstoffe sind spezielle Werkzeuge und deutlich langsamere Biegeraten erforderlich, da sie nach der Umformung stark zur Rückfederung neigen – bei dickwandigen Rohren manchmal um mehr als 15 Grad. Und auch die Lagerbedingungen dürfen nicht vernachlässigt werden: Die Rohre müssen vor Chloriden geschützt und mit geeigneten Abstützungen gelagert werden, andernfalls besteht in der Raffinerie ein erhebliches Risiko für spannungsbedingte Korrosionsrissbildung.

Unterstützung eines breiten Durchmesserbereichs: Von ½"-Instrumentenleitungen bis zu 48"-Prozessleitungen

Rohrbiegemaschinen sind in den unterschiedlichsten Ausführungen erhältlich, um die enorme Bandbreite an Rohrdurchmessern in petrochemischen Anlagen zu bewältigen. Der präzise Mandrel-Typ eignet sich hervorragend für die kleinen Instrumentenrohre mit einem Durchmesser von nur ½ Zoll und hält dabei Toleranzen von lediglich 0,1 mm ein. Gleichzeitig bewältigen große hydraulische Induktionsmodelle massiv dimensionierte Kohlenstoffstahlrohre mit einem Durchmesser von bis zu 48 Zoll und erzeugen dabei Drücke von deutlich über 50.000 Pfund pro Quadratzoll (psi). Der besondere Vorteil dieser Anordnung liegt darin, dass sie die Anzahl der Flanschverbindungen in Hochdrucksystemen reduziert. Laut jüngsten Sicherheitsprüfungen aus dem Jahr 2023 verringert dies die potenziellen Leckstellen um rund 37 %. Wartungsteams können die Werkzeuge beim Wechsel von den feinen Chemikalien-Zuleitungsleitungen zu den riesigen Rohöl-Transferleitungen in weniger als 15 Minuten austauschen. Diese Flexibilität ist besonders wertvoll während der Gerätewartung sowie beim Inbetriebnehmen neuer Anlagenteile.

Präzisions- und Biegeintegritätsanforderungen für sicherheitskritische petrochemische Systeme

Ovalitätskontrolle (< 3 %) und Ausgleich der elastischen Rückstellung gemäß API RP 2A-WSD

Die Aufrechterhaltung der Ovalität unter 3 % ist bei Hochdruck-Petrochemie-Rohren absolut unverzichtbar. Wenn sich Rohre zu stark verformen, beeinträchtigt dies den Fluidstrom, beschleunigt den Verschleiß an den inneren Oberflächen und kann die gesamte Struktur im Laufe der Zeit tatsächlich schwächen. Dies ist insbesondere bei Unterwasserinstallationen oder bei Anlagen mit sehr hohen Temperaturen in Raffinerien von noch größerer Bedeutung. Moderne, hochentwickelte Rohrbiegemaschinen meistern diese Herausforderung mithilfe von servoelektrischen Systemen sowie Laser-Scannern, die während des Biegevorgangs auf Fehler prüfen und die Werkzeuge bei Bedarf automatisch justieren. Gemäß den API RP 2A WSD-Standards sind spezifische Algorithmen integriert, um die Rückfederungseffekte zu berücksichtigen, sodass die fertigen Biegungen innerhalb einer Abweichung von weniger als einem halben Grad vom ursprünglich vorgesehenen Wert liegen. Dies gewinnt besonders an Bedeutung bei Werkstoffen wie Duplex-Edelstahl, da deren Formgedächtniseigenschaften die endgültige Geometrie erheblich beeinflussen können, wenn sie während der Fertigung nicht angemessen kompensiert werden.

Oberflächenfinish und Optimierung der Schweißnahtposition zur Vermeidung von Spannungskonzentrationen

Kaltbiegen bewahrt die Oberflächenintegrität, da dabei keine mikroskopisch kleinen Risse in der wärmebeeinflussten Zone entstehen, wie sie bei Schweißvorgängen häufig auftreten. Glatte, kratzfreie Oberflächen sind von großer Bedeutung, denn selbst kleinste Oberflächenfehler können zu Spannungskonzentrationsstellen werden, an denen sich bei wiederholter Belastung Risse bilden können. Falls eine Schweißung an einer Stelle unbedingt erforderlich ist, halten sich die meisten Fachleute auch hier an die geltenden Richtlinien. Gemäß den ASME-B31.3-Richtlinien müssen Schweißnähte mindestens einen vollen Rohrdurchmesser vom Beginn der Biegung entfernt angeordnet sein. Eine geringere Distanz erhöht laut unseren Erfahrungen aus tatsächlichen Versagensfällen die Bruchwahrscheinlichkeit um etwa 40 %. Nach dem Biegeprozess führen Unternehmen verschiedene Prüfverfahren – beispielsweise Ultraschall- und Farbeindringprüfungen – durch, um sowohl die Oberflächenqualität als auch das darunterliegende Material zu überprüfen. Diese Prüfungen bestätigen, dass alle Anforderungen an die Sicherheit beim Umgang mit Kohlenwasserstoffen gemäß den ASME-B31.3-Richtlinien erfüllt sind.

Spezialisierte Rohrbiegemaschinen für petrochemische Prozessanwendungen

Rotationszieh-Rohrbiegemaschinen für prozessgerechte Rohrleitungen gemäß ASME B31.3

Wenn es um ASME-B31.3-konforme Prozessrohrleitungen geht, sind Drehzieh-Rohrbiegemaschinen nahezu unverzichtbar, um tagtäglich wiederholbare Ergebnisse zu erzielen. Diese Maschinen entfalten ihre Wirkung mittels CNC-gesteuerter Werkzeuge in Kombination mit adaptiven Mandrel-Druckeinstellungen. Dadurch bleibt die Wanddicke bei allen Biegungen konstant und die Ovalität wird auf unter 3 % begrenzt – ein entscheidender Faktor beim Arbeiten mit korrosionsbeständigen Werkstoffen wie Duplex-Edelstahl. Ein weiteres intelligentes Merkmal dieser Systeme ist die Rückfederungskompensation. Damit wird berücksichtigt, wie unterschiedliche Werkstoffe nach dem Biegen ihre ursprüngliche Form „in Erinnerung behalten“, sodass das fertige Bauteil tatsächlich genau den von den Konstrukteuren vorgesehenen Spezifikationen für Hochdruck-Flüssigkeitstransfers entspricht. Zudem ermöglichen diese Biegemaschinen engradiusige Biegungen im Bereich von etwa 1,5D bis 2D, ohne die mechanische Integrität zu beeinträchtigen. Das macht sie besonders gut geeignet für modulare, auf Schienen montierte Ausrüstung sowie andere kompakte Prozessanordnungen, bei denen Platz knapp ist.

Induktions-Rohrbiegemaschinen für Großrohre mit hohem Druck in Raffinerien

Induktions-Rohrbiegemaschinen ermöglichen das Biegen dickwandiger Rohre mit Durchmessern bis zu 48 Zoll, wie sie üblicherweise in Raffineriesystemen und Verbindungsleitungen zwischen Anlagen vorkommen. Durch die gezielte lokale Erwärmung dieser Rohre wird das Material genau an der Stelle weich gemacht, an der die Krümmung erfolgen soll. Dadurch können Kurven schrittweise erzeugt werden, ohne die unerwünschten Risse oder Sprödigkeit zu verursachen, die bei kaltem Umformen entstehen. Nach dem Biegevorgang ist auch eine sachgerechte Abkühlung unerlässlich. Die kontrollierte Abkühlung sorgt für eine gleichmäßige Kornstruktur im gesamten Metallquerschnitt und bewahrt die erforderliche Dichte, sodass die Rohre die API-5L-Norm für den Transport von Kohlenwasserstoffen unter einem Druck von mehr als 1500 Pfund pro Quadratzoll (psi) erfüllen. Im Vergleich zu herkömmlichen Flamm-Biegeverfahren bietet die Induktionsmethode eine deutlich bessere Kontrolle über die Temperaturverteilung entlang des Rohres. Dies führt insgesamt zu geringerer Verzugbildung und – besonders wichtig – eliminiert jegliches Brandrisiko in explosionsgefährdeten Bereichen, in denen strenge Sicherheitsvorschriften gelten.

Zertifizierung, Rückverfolgbarkeit und Konformität bei der Auswahl von Rohrbiegemaschinen für die petrochemische Industrie

Bei der Auswahl von Rohrbiegemaschinen für große petrochemische Projekte ist die Einhaltung geltender Zertifizierungsrichtlinien sowie die lückenlose Materialverfolgung von entscheidender Bedeutung. Jede einzelne Biegung muss den ASME-B31.3-Normen für Druckrohrleitungen entsprechen. Wir benötigen eine vollständige Transparenz über sämtliche Materialien – von den Rohstoff-Lieferanten- und Wärmebehandlungsnummern bis hin zum fertigen Produkt. Dies trägt dazu bei, die Verantwortlichkeit über die gesamte Lebensdauer des Rohrleitungssystems sicherzustellen. Die Dokumentationskette umfasst typischerweise Werkstoffprüfberichte, detaillierte Protokolle mit Echtzeit-Parametern während des Biegevorgangs (wie eingestellter Druck, erreichte Temperaturen, erzielte Biegewinkel und verwendete Vorschubgeschwindigkeiten) sowie Aufzeichnungen unabhängiger zerstörungsfreier Prüfverfahren. Laut einer kürzlich im ‚Piping Systems Quarterly‘ veröffentlichten Studie aus dem vergangenen Jahr reduziert diese umfassende Dokumentation Installationsfehler um rund 32 %. Zudem erfüllt sie die Anforderungen von Normungsgremien wie API RP 2A-WSD sowie von Qualitätsmanagementsystemen wie ISO 9001 und Asset-Management-Rahmenwerken wie ISO 55001. Zu beachten ist, dass Rückfederungsberechnungen anhand des tatsächlichen Verhaltens der Rohre in der Praxis – und nicht allein anhand theoretischer Berechnungen aus Fachliteratur – validiert werden müssen. Hochwertige Werkstoffe wie Duplex-Stahl können erheblich variieren, was sowohl die Abmessungen als auch die Langzeitbeständigkeit unter mechanischer Belastung beeinflusst. Daher gewährleistet die strikte Einhaltung zertifizierter Verfahren mit guter Rückverfolgbarkeit, dass unsere Rohrleitungssysteme genau so hohe Drücke, wiederholte Heiz- und Kühlzyklen sowie aggressive Chemikalien bewältigen können, wie sie für ihre vorgesehene Einsatzdauer konzipiert wurden.

FAQ

Welche Hauptmaterialien werden bei der Rohrbiegung im petrochemischen Bereich verwendet?

Zu den Hauptmaterialien zählen Edelstahl, Duplex-Edelstähle und nickelbasierte Hochleistungslegierungen wie Inconel.

Warum ist das Temperaturmanagement bei der Biegung von Duplex-Edelstählen wichtig?

Die Temperatur muss kontrolliert werden, um die Bildung der Sigma-Phase zu vermeiden, die zu spröden Stellen führen kann, welche Festigkeit und Korrosionsbeständigkeit beeinträchtigen.

Wie stellen Rotationszug-Rohrbiegemaschinen die Einhaltung der ASME-B31.3-Norm sicher?

Rotationszug-Rohrbiegemaschinen verwenden CNC-gesteuerte Werkzeuge und adaptive Dorn-Druckeinstellungen, um die Wanddicke konstant zu halten und die Ovalität auf unter 3 % zu begrenzen, wodurch die Einhaltung der ASME-B31.3-Norm gewährleistet wird.
