Boru Bükme Makineleri Nasıl Güvenli ve Hassas Bir Şekilde Kullanılır?

Manuel, hidrolik, CNC, rulo ve mandrel boru bükme makineleri: kapasiteleri ve kullanım alanları

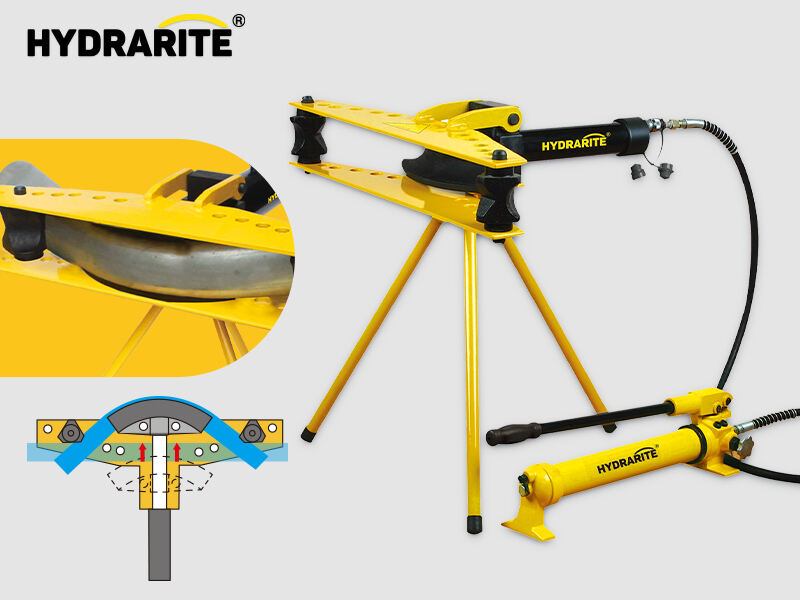

Manuel boru bükme makineleri, özellikle maliyeti çok artırmadan yaklaşık 2 inç dış çapa kadar olan boruları işleyebilecekleri saha çalışmalarında ve küçük projelerde hâlâ oldukça önemlidir (fiyatlar genellikle 30 ila 650 dolar arası değişir). Orta ölçekli üretim söz konusu olduğunda, kalın cidarlı ve 8 inç IPS ebatına kadar çıkabilen boruları bükmekte hidrolik modeller gerçekten başarılıdır. Bu makineler, artı/eksi yarım derece içinde açısal doğruluk sağlarken 10 ile 50 ton arasında güç üretir. Havacılık ekipmanları ve tıbbi cihazlarda kullanılan parçalar için gerekli karmaşık şekillerde çalışırken son derece hassas işlemlerde CNC boru bükme makineleri devreye girer. 3 inç paslanmaz çelik borularla çalışırken bile artı/eksi 0,1 derece toleranslara tutarlı bir şekilde ulaşabilirler. Mandrel bükme makineleri ise özellikle dar yarıçaplı bükümler sırasında ince cidarlı boruların içlerine destek yerleştirerek burkulmasını engellediği için öne çıkar. Diğer yandan, duvar kenarlık sistemlerinde ve çeşitli yapısal çerçeve uygulamalarında yaygın olarak görülen spiral şeklindeki parçaları üretmede rulo bükme makineleri uzmandır.

Döner çekme ile kompresyon bükümü: doğruluk ve uygulama farkları

Kesin ölçümler kritik öneme sahip olduğunda, döner çekme büküm öne çıkar. Parçalı kalıp yapısı, tüp çapının bir katı kadar dar bükümler oluşturabilir ve ovaliteyi %3'ün altına tutarak, küçük sapmaların bile önemli olduğu yakıt hatları ve hidrolik sistemler gibi uygulamalar için idealdir. Kompresyon büküm genellikle artı eksi bir derece civarında doğruluk sunar ancak daha hızlı üretim hızları ve düşük maliyetlerle bu dezavantajını telafi eder. Bu yöntem, mekanik mükemmelliğe göre görünümlerin daha önemli olduğu mobilya çerçeveleri ve elektrik tesisat boruları gibi ürünlerde iyi çalışır. Parker Hannifin'in 2023 yılına ait bazı endüstriyel araştırmalara göre, otomotiv imalatında döner çekme tekniği kullanan üreticiler, kompresyon yöntemine dayananlara kıyasla hurda oranlarını yaklaşık %18 azalttı.

Rulo ve mandrel büküm teknikleriyle karmaşık bükümler elde etmek

Mandrel bükme işlemindeki iç destek sistemi, yalnızca 0,065 inç duvar kalınlığına sahip alüminyum borularda herhangi bir burkulma sorunu olmadan 1.5D büküm yapmayı mümkün kılar. Bu durum, eski tip desteksiz tekniklere kıyasla yaklaşık %72 daha iyi performans anlamına gelir. Daha büyük projeler için üç makaralı piramit makine gibi makaralı bükme sistemleri, 360 derecenin ötesine giden bobinler veya büyük yaylar oluşturmak üzere boruları yavaşça şekillendirir. Bunlar günümüzde gördüğümüz ısı değiştiriciler ya da şık mimari detayların üretiminde özellikle önemlidir. Geliştirilmelerden bahsederken, geçen yıl FABTECH'te gösterildiği kadarıyla, yüzey hasarını yaklaşık %40 oranında azaltan yeni üretilmiş poliüretan mandrel uçları son zamanlarda geliştirilmiştir. Ve en iyi kısım? Sıkı 90 derece bükümler sırasında bile boyutsal stabiliteyi koruyabiliyorlar.

CNC ve hidrolik sistemler: yüksek hacimli üretimde tekrarlanabilirliği sağlama

En son nesil CNC boru bükme makineleri artık yaylanma değişimlerini yaklaşık 0,05 dereceye kadar otomatik olarak düzeltebilen entegre lazer geri bildirim sistemleriyle birlikte gelmektedir. Bu, üreticilerin bu makineleri sürekli gözetim altında olmadan çalıştırarak günde yaklaşık 500 adet aynı egzoz parçası üretebileceği anlamına gelir. Kalın cidarlı borularla çalışılırken hidrolik sistemler gerçekten etkisini gösterir. Bu sistemlerin aktüatörleri genellikle 50 ila 100 ton arasında değişir ve tüm gün boyunca çalıştıkları hâlde bile sapmayı artı eksi 0,25 derece içinde tutar. Sahada gördüklerimize göre, CNC ekipmanlara yükseltme yapan atölyeler, farklı uçak kanal profilleri arasında geçiş yapmaları gerektiğinde hazırlık sürelerini yaklaşık üçte iki oranında azalttıklarını bildirmektedir. Ve 24 inçten fazla dış çapa sahip bu büyük çaplı borular için indüksiyon bükme teknolojisi giderek daha popüler hâle gelmiştir. Sadece ihtiyaç duyulan yerlere ısı uygulayarak bu sistemler, metalin yapısal bütünlüğünü korurken gereken kuvveti yaklaşık yarısına kadar düşürür.

Boru Bükmede Hassasiyeti Yönetmek: Temel Teknikler ve Hesaplamalar

Sabit Sonuçlar İçin Eğme Yarıçapı ve Açısının Kontrol Edilmesi

Hassas sonuçlara ulaşmak, yapılacak işe göre ne kadar yarıçap ve açıya ihtiyaç duyulduğunu belirlemekle başlar. Fabrikalarda her yerde gördüğümüz yaygın 90 derece bükümleri alın - bunlar endüstriyel ortamlarda bükülen işlemlerin neredeyse yarısını (yaklaşık %48) oluşturur. Duvarları kırıştırmadan yeterince kalın tutmak, bükülen borunun hem boyutu hem de türü ile büküm yarıçapı arasında doğru dengeyi bulmayı gerektirir. Genellikle çelik, boru çapına kıyasla en az iki kat yarıçap olduğunda en iyi şekilde dayanır. Ancak alüminyum farklı çalışır. İyi araçlar ve düzgün kurulum ile alüminyum, çeliğin izin verdiğinden daha dar bükümlere dayanabilir ve bu da sınırlı alanın önemli olduğu bazı uygulamalarda daha esnek bir seçenek haline getirir.

Malzeme Özellikleri, Duvar Kalınlığı ve Büküm Doğruluğuna Etkileri

2023 üretim verilerine göre, ince cidarlı borular (6 mm'den az) kalın olanlara kıyasla büküm sırasında ovallaşmaya 3,7 kat daha fazla eğilimlidir. Malzeme seçimi, tolerans kontrolünü doğrudan etkiler: paslanmaz çelik, karbon çeliğe göre %15–20 yaylanma gösterir. Alüminyum alaşımların (örneğin 6061-T6) bükülmeden önce ısıl işlem uygulanması, çatlama riskini %40'a varan oranlarda azaltır.

Hassasiyet için Ovalite, Yaylanma ve Büküm Payının Yönetilmesi

Yüksek basınç uygulamalarında sistem arızalarına genellikle %7'nin üzerindeki ovalite seviyeleri neden olur. Buna karşı önlemek için:

1. Espring Geri dönüşü Telafisi : Malzemenin elastikiyetine bağlı olarak 2°–5° fazla bükün
2. Büküm Payı : Düz kesim uzunluğuna cidar kalınlığının 1,2–1,8 katını ekleyin
3. Kuvvet Dağılımı : Dış yarıçaptaki çekme kuvvetlerini iç yarıçaptaki basma kuvvetleriyle dengeleyin

Son yapılan çalışmalarda, doğru büküm payı hesaplamasının CNC işlemlerinde malzeme israfını %18 oranında azalttığı gösterilmiştir.

Doğru Makine Kurulumu: Tekrarlanabilir Çıktı için Teğet Uzunluğu ve Hizalama

Sadece 0,5 mm'lik bir mengene kalıbı hizalanma hatası, üretim partileri boyunca büküm açısı hatalarını %12 oranında artırabilir. Optimal teğet uzunluk—bükümler arasındaki düz kısmın uzunluğu—boru çapının 2–3 katına eşit olmalıdır. 50 mm paslanmaz çelik boru için, 35 kN'lik bir sıkma kuvveti ve 0,1° enkoder çözünürlüğü ile ±0,25 mm konum tekrarlanabilirliği sağlanır.

Doğruluk ve Performans İçin Takım Ayarının İyileştirilmesi

Mengene Kalıbı, Basınç Kalıbı ve Sıyırıcı Kalıbı Hizalama En İyi Uygulamaları

Klip, basınç ve silecek matrislerinin doğru şekilde hizalanması, büküm sırasında tutarlı bir malzeme akışı sağlamak açısından büyük fark yaratır. Matrisler doğru şekilde hizalanmadığında, iş parçası boyunca basınç eşit şekilde dağılmaz ve bu da can sıkıcı ovalite sorunlarına veya yapısal bütünlüğü tehlikeye atan daha ince duvarlara neden olabilir. Deneyimli operatörlerin çoğu, herhangi bir işe başlamadan önce lazer hizalama ekipmanı ile matrislerin paralelliğini kontrol etmenizi önerir. Ayrıca, istenmeyen çizilme izlerinden kaçınmak için silecek matrisler ile boru yüzeyleri arasında yaklaşık 0,05 mm ile 0,13 mm arasında boşluk bırakmanızı tavsiye ederler. Standart hizalama prosedürlerini uygulayan atölyeler, kurulum hatalarını yaklaşık üçte bir oranında azalttıklarını ve üretim süreçlerinde çok daha iyi büküm tutarlılığı elde ettiklerini bildiriyorlar. Bu önemli çünkü kimse kötü hizalama nedeniyle parçaları yeniden işlemek istemez.

Takım Seçimini Malzeme Türüne ve Büküm Yarıçapı Özelliklerine Uydurma

Malzeme Türü	Önerilen Kesici Takımlar	Kritik Büküm Yarıçapı Faktörü
Alüminyum (6061-T6)	Parlatılmış çelik kalıplar	minimum 1,5x DN
Paslanmaz çelik	Sertleştirilmiş takım çeliği	çatlamanın önlenmesi için 3x DN
PVC	Düşük sürtünmeli polimer kalıplar	çökmenin önlenmesi için 5x DN

Yumuşak malzemeler, seize olmayı önlemek için daha yüksek kalıp yüzey kaplamaları gerektirir (Ra ≤ 16 µin), buna karşılık yüksek mukavemetli alaşımlar 50–55 HRC sertliğinde kalıplar gerektirir. 2x DN'den küçük büküm yarıçapları için kesit deformasyonunu kontrol etmek amacıyla mandrel destekli takımlar gereklidir.

Standart ve Özel Takımlar: Hassasiyet Özel Uzmanlık Gerektiğinde

Çapın dış çapın üç katı veya daha fazla olduğu yaklaşık %85 oranındaki standart büküm işlemlerinde çoğu standart kalıp iyi çalışır. Ancak havacılık boru malzemeleri ya da tıbbi sınıf bileşenler gibi özel malzemelerle uğraşıldığında işler karmaşık hâle gelir. Dış çapın sadece bir katı kadar küçük yarıçaplı titanyum bükümler söz konusu olduğunda, üreticiler toleransları 0,0005 inç kadar dar olacak şekilde koruyabilen özel bölümlü kalıplara ihtiyaç duyar. Bu düzeyde hassasiyet kalıp maliyetlerini yaklaşık %40 ila %60 artırmasına rağmen, uzun vadede aslında para tasarrufu sağlar çünkü şirketler her parti başına on beş bin doları aşan düzeltme maliyetlerinden kaçınmış olur. Sektör içi uzmanlar, karmaşık şekiller için özel olarak tasarlanmış kalıplar kullanan işletmelerin ilk seferde başarı oranlarının genel yaklaşımlara kıyasla yaklaşık 27 puan arttığını gözlemiştir.

Boru Bükme İşlemleri Sırasında Operatör Güvenliğinin Sağlanması

Temel Kişisel Koruyucu Ekipmanlar, Emniyet Korumaları ve Acil Durdurma Protokolleri

Boru bükme makineleri çalıştırılırken, çalışanların ANSI onaylı güvenlik gözlüklerini takmış olmaları gerekir ve ayrıca kesilme direnci olan eldivenler ile dayanıklı çelik burunlu ayakkabılar giymeleri gerekir. Birçok yeni modelde, güvenlik ışın perdesi adı verilen sistemler bulunur. Bunlar, aslında bükme işlemi gerçekleşen alanların etrafında görünmez duvarlar oluşturarak, biri çok yakına yaklaştığında sistemi anında durdurur. Acil durumlar için operatörlerin hızlıca ulaşabileceği yerlere ISO 13850 standartlarına uygun durdurma butonları konulmalıdır. Ayrıca bu butonların her ay kontrol edilmesi gerekir ve kontrollerle ilgili kayıtlar güvenli bir yerde saklanmalıdır. 2024 yılında Fabricator dergisinde yayımlanan son bir araştırmaya göre, bu güvenlik önlemlerinin tamamına uyan işletmelerde, neredeyse onda dokuzu CNC bükme işlemlerinde el yaralanmalarında büyük ölçüde azalma kaydetti.

El ile ve CNC Boru Bükme Ortamlarında Sık Karşılaşılan Tehlikelerin Belirlenmesi

Manuel bükme makinelerinde matkapları ayarlarken çalışanlar, özellikle yüksek stres alanlarında hidrolik hortumların basınç altında arızalanması gibi CNC makinelerinin de kendi sorunları vardır. Döner çekme bükücüler ise tamamen farklı bir konudur. Bu makinelerin özellikle paslanmaz çelik veya titanyum gibi zorlu malzemelerle çalışılırken mandrel bölgesi etrafında düzenli kontroller yapılması gerekir. Güvenlik bilincine sahip işletmeler, işe başlamadan önce kapsamlı risk değerlendirmeleri yapmak zorundadır. Araç yolları boyunca kesme kuvvetlerinin nerede oluşabileceğine bakmak mantıklıdır ve ayrıca tüm taşınabilir ünitelerin uygun şekilde topraklandığından emin olmak için ikinci bir kontrol yapılmalıdır. Bu önlemlere harcanan birkaç ekstra dakika, ileride ciddi yaralanmaları önleyebilir.

Güvenli ve Etkili Operasyonda Eğitim ile Uzmanlığın Rolü

Yapılan son araştırmalar, çalışanların belirli makineler için kilitlenme/etiketleme prosedürlerine yönelik sertifika programlarından geçtiklerinde kurulum hatalarının yaklaşık %73 oranında azaldığını gösteriyor. Zorlu büküm payı tablolarını okuyabilen ve malzeme sertliği farklarını anlayan operatörler, güvenli çevrim sürelerini yaklaşık olarak %32 oranında kısaltabiliyor. Yılda dört kez düzenli beceri eğitim oturumları düzenleyen tesisler, acil durdurma butonlarının önceden olduğundan %68 daha az sıklıkla tetiklendiğini rapor ediyor. Bu durum, imalathane ortamında kazaların önlenmesi açısından uygulamalı bilginin ne kadar önemli olduğunu açıkça ortaya koyuyor.

Yapısal Bütünlüğün Korunması ve Deformasyonun En Aza İndirilmesi

Küçük Yarıçaplı ve İnce Cidarlı Boru Bükümlerinde Deformasyonun Önlenmesi

Boru çapına eşit veya boru çapının iki katından fazla olmayan dar büküm yarıçaplarında boruların çökmesini veya kıvrılmalarını önlemek için çoğu atölye, dikkatlice planlanmış basınç kalıbı sıralamasıyla birlikte mandrel destek sistemlerine güvenir. 3 mm'den daha ince duvarlı paslanmaz çelik veya alüminyum borularla çalışırken deneyimli teknisyenler genellikle her adımda 10 ile 15 derece arasında kademeli olarak artan büküm açılarıyla radyal kompresyon tekniklerini birleştirir. Bu, gerilimin malzeme üzerinde tek bir noktaya yoğunlaşmak yerine yayılmasını sağlar. Geçen yıl ASME tarafından yayınlanan bir araştırmaya göre, üreticiler bu işlemler sırasında kazıyıcı kalıplarını uygun şekilde yağlarsa, schedule 10 boru malzemelerinden yapılan standart 90 derece bükümlerde ovalite sorunlarını neredeyse üçte ik kadar azaltabilir.

Optimal Mukavemet için Büküm Yarıçapı, Açısı ve Duvar Kalınlığının Dengelenmesi

Çoğu karbon çelik boru, yapısal bütünlüklerini korumak için Minimum Büküm Yarıçapının (CLR) dış çapın üç katı olduğu ampirik bir formüle dayanır. Aynı zamanda, duvar kalınlığındaki incelme başlangıçtaki kalınlığın yüzde on beşini aşmamalıdır. Hidrolik sistemler gibi çok önemli uygulamalarda mühendisler genellikle basınç sınırlarının yoğun durumlarda bile korunabilmesi için büküm açılarının kırk beş dereceyi, duvar kalınlıklarının ise en az altı milimetreyi geçmemesini gerektirir. Karmaşık çok düzlemli bükümlere başlamadan önce operatörler genellikle tüm bu değerleri büküm kısalması hesaplayıcılarına göre kontrol eder. Deneyim, bu ek adımın karmaşık boru tesisatlarıyla ilgili sorunların ileride yaşanmasını önleyebileceğini göstermiştir.

Gerilimi Azaltmak ve Şekillendirilebilirliği Artırmak için Isı İndüksiyonu ile Bükme Kullanımı

300–600°C (572–1112°F) arası yerinde ısıtma, soğuk haddelenmiş çelik boruların çatlama riski olmadan 1.5D büküm yarıçapına ulaşmasını sağlar—2024 verilerine göre soğuk bükme yöntemine kıyasla %40'luk bir iyileşme anlamına gelir. Malzeme İşleme Dergisi . Bu termal destekli yöntem, kontrollü yeniden kristalleştirme yoluyla yaylanmayı ≤ 0,7° hassasiyete kadar düşürür ve özellikle havacılık ile kriyojenik boru sistemlerinde yüksek mukavemetli alaşımlar için etkilidir.

SSS

CNC bükme makinelerinin üretimdeki önemi nedir?

CNC boru bükme makineleri, karmaşık şekiller içeren çalışmalarda özellikle hassas toleranslar gerektiren havacılık ve tıbbi cihaz parçalarında tutarlı şekilde yüksek doğruluk sağladığından ve minimum denetimle çalıştığından hayati öneme sahiptir.

Mandrel bükme işlemi deformasyonu nasıl önler?

Mandrel bükme, ince cidarlı tüplerin dar eğrilik yarıçaplarında bükülürken çökmesini önlemek amacıyla iç destekler kullanır ve bu sayede tüp bütünlüğünün korunmasını oldukça etkili bir şekilde sağlar.

Rotary çekme bükme ile kompresyon bükme arasındaki fark nedir?

Döner çekme büküm, daha yüksek doğruluk ve sıkı bükümler sağlar ve hassasiyet gerektiren uygulamalar için uygundur. Buna karşılık kompresyon büküm, daha maliyet etkin ve hızlıdır ve görünümün tam boyutlardan daha önemli olduğu yerlerde kullanılır.

Doğru makine ayarları üretim kalitesini nasıl etkiler?

Teğet uzunluğu ve hizalama dahil olmak üzere doğru makine kurulumu, üretimin tekrarlanabilirliğini ve hassasiyetini sağlar, hataları azaltır ve yüksek kaliteli çıktıyı garanti altına alır.
