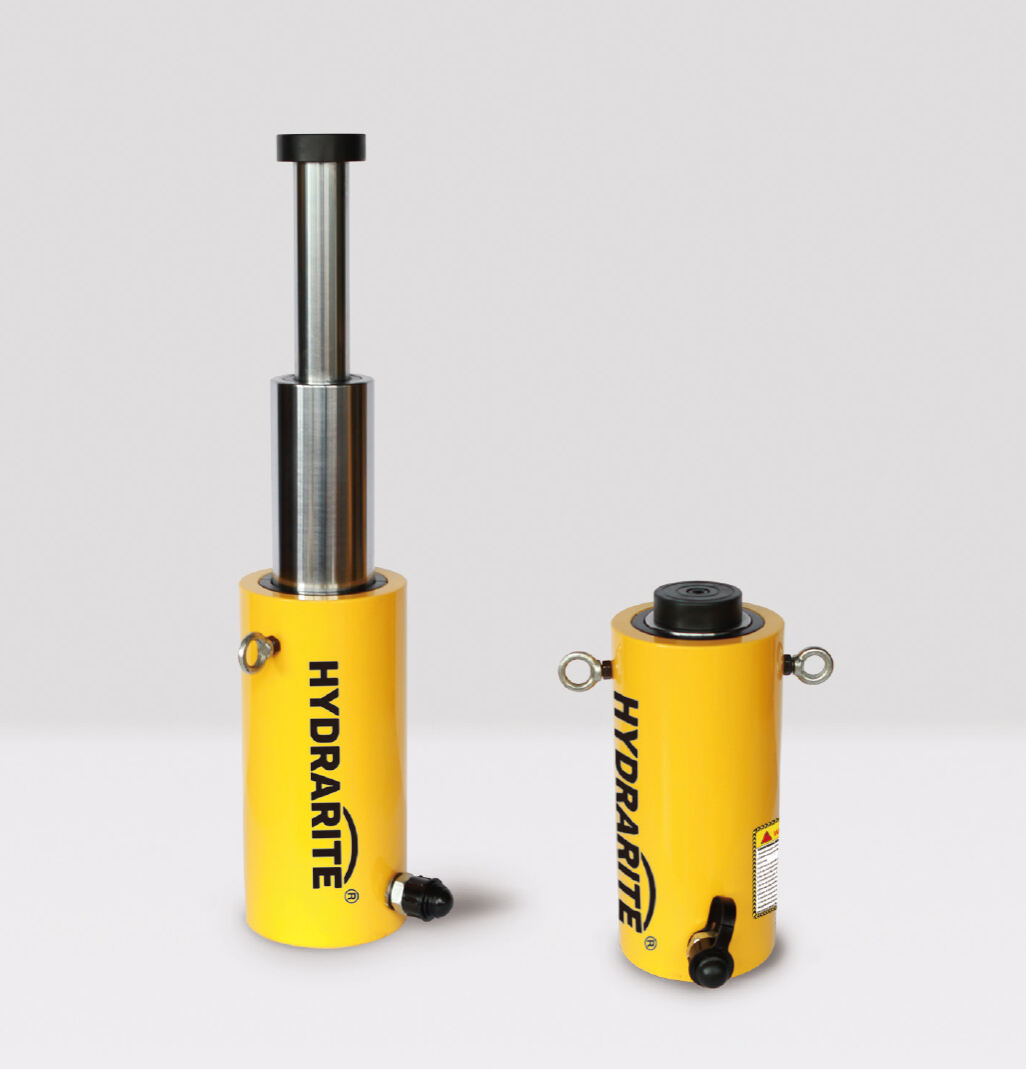

Cilindros Telescopicos de Propósito General
Combinación de una larga carrera de pistón y una altura retráctil pequeña.
Descripción
Cilindros Telescopicos de Propósito General
Presión de trabajo ：700bar
| Modelo | Capacidad del cilindro@700 bar | Recorrido (mm) |
Total recorrido (mm) |
||
| Tones | escenario número |
KN | |||
| HHYG-10270D | 10 | 2 | 111 | 135 | 270 |
| 1 | 309 | 135 | |||
| HHYG-10435D | 10 | 3 | 111 | 145 | 435 |
| 2 | 309 | 145 | |||
| 1 | 665 | 145 | |||
| HHYG-15300D | 15 | 2 | 166 | 150 | 300 |
| 1 | 445 | 150 | |||
| HHYG-15510D | 15 | 3 | 166 | 170 | 510 |
| 2 | 445 | 170 | |||
| 1 | 1002 | 170 | |||
| HHYG-30300D | 30 | 2 | 309 | 150 | 300 |
| 1 | 665 | 150 | |||
| HHYG-30600D | 30 | 3 | 309 | 200 | 600 |
| 2 | 665 | 200 | |||
| 1 | 1496 | 200 | |||
| HHYG-50300D | 50 | 2 | 496 | 150 | 300 |
| 1 | 1002 | 150 | |||
| HHYG-50600D | 50 | 3 | 496 | 200 | 600 |
| 2 | 1002 | 200 | |||
| 1 | 1984 | 200 | |||
| Efectivo área (cm²) |
Aceite capacidad （en cm3 ） |
Cerrado altura A. El (mm) |
Exterior Diámetro. D (mm) |
Interior Diámetro. E (mm) |
G.W. （Peso de la carne ） |
Estándar El sillín Diámetro. J (mm) |
Silla sobresaliente del plungido. K (mm) |
Mango | Recomendado bomba |
Modelo |
| 15.9 | 810 | 250 | 110 | 45 | 18 | 48 | 19 | Pernos de ojo | HHB-700A | HHYG-10270D |
| 44.2 | 75 | |||||||||
| 15.9 | 2250 | 280 | 153 | 45 | 40 | 78 | 19 | Pernos de ojo | HHYG-10435D | |
| 44.2 | 75 | |||||||||
| 95 | 110 | |||||||||
| 23.7 | 1308 | 280 | 125 | 55 | 28 | 63 | 19 | Pernos de ojo | HHYG-15300D | |
| 63.6 | 90 | |||||||||
| 23.7 | 3543 | 320 | 175 | 55 | 60 | 112 | 19 | Pernos de ojo | HHB-630A | HHYG-15510D |
| 63.6 | 90 | |||||||||
| 143.1 | 135 | |||||||||
| 44.2 | 2088 | 304 | 152 | 75 | 45 | 85 | 23 | Pernos de ojo | HHB-700A | HHYG-30300D |
| 95 | 110 | |||||||||
| 44.2 | 6803 | 366 | 220 | 75 | 106 | 142 | 23 | Pernos de ojo | HHB-630A | HHYG-30600D |
| 95 | 115 | |||||||||
| 213.7 | 165 | |||||||||
| 70.8 | 3800 | 350 | 170 | 95 | 68 | 105 | 29 | Pernos de ojo | HHYG-50300D | |
| 143.1 | 135 | |||||||||
| 70.8 | 9500 | 390 | 230 | 95 | 152 | 160 | 29 | Pernos de ojo | HHYG-50600D | |
| 143.1 | 135 | |||||||||
| 283.4 | 190 | |||||||||
